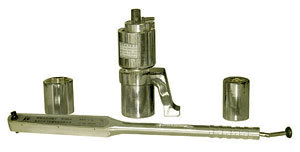

MDS力矩放大器(加力扳手) |
力矩放大器是在工业生产检修安装现场，用于紧固和拆卸大直径螺栓螺母。尤其在操作人员难以施工的环境中(如设备周围空间较小，无法使用加力杆及各类特种扳手等)，可帮您从根本上解决这一难题。力矩放大器由力矩倍增器、反力臂支爪(反作用脚)套筒扳头组成，操作人员只需施加很小的力，即可得到4-70倍以至百倍的输出力矩，从而轻捷的完成螺栓螺母的紧固拆卸工作。
盛泰力矩放大器(力矩放大扳手)是在传统力矩放大器的基础之上将运用机器人技术，拥有自主专利技术开发研制的新型力矩放大器，产品具有力矩放大比更大，使用更省力的特点，并且可以使用普通电动工具代替人工操作，使用过程更加省力。是力矩放大扳手的换代产品。 |
 如果需要得到最终准确的力矩值，可以用扭力扳手替换棘轮扳手，根据扭力扳手示数与增力比计算得出扭矩值。 |
| 配用预置式扭力扳手，根据力矩放大比计算设置好扭力值即可实现定扭矩扳手功能。 |
| 可根据用户需要，定制反力臂杆及特殊套筒，以及用于用于内六角螺栓等的六角扳头等特殊配件。 |
|
|
|
型号 |
适用螺栓直径 |
适用螺母对边尺寸 |
可代替型号 |
MDS-15 |
M20-M30 |
S30-46 |
XVR-15, MSM15, HNLJ-15 |
MDS-20 |
M22-M36 |
S32-55 |
XVR-20, MSM20, HNLJ-20 |
MDS-35 |
M30-M45 |
S46-70 |
XVR-35, MSM35, HNLJ-35 |
MDS-55 |
M36-M52 |
S55-80 |
XVR-55,
MSM55,
HNLJ-55 |
MDS-75 |
M42-M60 |
S65-90 |
XVR-75,
MSM75,
HNLJ-75 |
MDS-100 |
M52-M72 |
S80-105 |
XVR-100,
MSM100,
HNLJ-100 |
MDS-150 |
M60-M80 |
S90-115 |
XVR-150,
MSM150,
HNLJ-150 |
MDS-200 |
M72-M95 |
S105-135 |
XVR-200,
MSM200,
HNLJ-200 |
|
|
| |
| 力矩放大器技术参数 |
 |
型 号 |
MDS-15 |
MDS-20 |
MDS-35 |
MDS-55 |
MDS-75 |
MDS-100 |
MDS-150 |
MDS-200 |
外径(毫米) |
85 |
78 |
86 |
96 |
112 |
134 |
146 |
146 |
高度(毫米) |
130 |
158 |
184 |
190 |
201 |
285 |
305 |
325 |
输入方轴 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
输出方轴B |
25 |
25 |
30 |
35 |
40 |
50 |
55 |
60 |
传动比(力矩放大比) |
4.8 |
17 |
20 |
23.4 |
25.8 |
67.5 |
74.8 |
96.8 |
重量 kg |
2.6 |
3.9 |
5.5 |
7.5 |
10 |
17 |
25 |
31 |
扭矩值 Nm |
1,500 |
2,000 |
3,500 |
5,500 |
7,500 |
10,000 |
15,000 |
20,000 |
|
|
| |
|
|
|
