　　WYQ电动液压弯管机

　　WYQ型电动弯管机（电动液压弯管机）是一种新型的弯管等多用工具。它具有结构合理，操作方便，使用安全，装卸快速，一机多用等优点。

　　一、WYQ型电动弯管机技术参数

参数型号		弯管范围 mm	弯曲半径 mm	弯管壁厚mm	油缸最大推力KN	压力 Mpa	电压 V
WYQ-60	2寸	22-60	4x管径	≤12	300	40	380
WYQ-76	3寸	22-76	4x管径	≤12	300	40	380
WYQ-108	4寸	22-108	4x管径	≤12	300	40	380
WYQ-159	6寸	76-159	4x管径	≤12	500	63	380
WYQB-60	2寸	22-60	6x管径	≤12	300	40	380
WYQB-76	3寸	22-76	6x管径	≤12	300	40	380
WYQB-108	4寸	22-108	6x管径	≤12	300	40	380

二、WYQ型电动弯管机（电动液压弯管机）结构及工作原理
由电动油泵（10），高压油管（12），快速接头（13），工作油缸（8），柱塞（7），弯管部件[包括上花板（3），下花板（14），模头（4），辊轴（2）]组成。由电动油泵输出的高压油，经高压油管送入工作油缸内，高压油推动工作油缸内柱塞，产生推力，通过弯管部件弯曲管子。
三、 WYQ型电动弯管机（电动液压弯管机）用途
弯管机适用于工厂、仓库、码头、建筑、铁路、汽车等安装管道和修理。它除了具有弯管功能外，还能卸下弯管部件（油缸）作为分离式液压起顶机使用。
四、WYQ型电动弯管机（电动液压弯管机）结构图. 弯管性能表

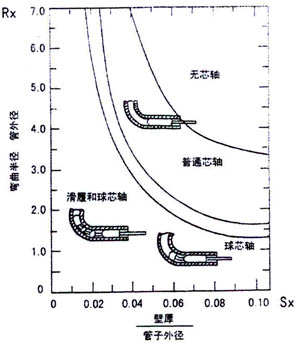

图1.管子弯曲时的应力分析图	图2.旋转拉弯成形	图3.芯轴使用时的加工范围

五、WYQ型电动弯管机（电动液压弯管机）使用方法及注意事项
1、WYQ型电动弯管机（电动液压弯管机）使用方法：
（1）参照电动油泵使用说明书。
（2）先将工作油缸（8）旋入方档块（6）的内螺纹，使油缸后端装在支架上的车轮向下。
（3）根据所弯管子的外径选择模头（4），套在柱塞（7）上，将两只辊轴所对应槽向着模头，然后放入相应尺寸的花板（3）孔中，再将上花板盖上，将所弯管子插进槽中，再将高压油管（12）端部的快速接头（13）活动部份向后拉并套在工作油缸（8）的接头上，将电动油泵（10）上的放油螺钉（11）旋紧，即可弯管。弯管完毕，放松放油螺钉，柱塞（7）即自动复位。
2、注意事项：
（1）参照电动油泵使用说明书。
（2）在有载荷时切忌将快速接头卸下。
（3）本机具是用油为介质，必须做好油及本机具的清洁保养工作，以免淤塞或漏油，影响使用效果。

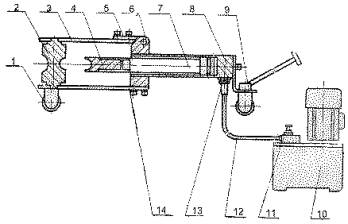

1、车轮　2、辊轴 3、上花板　4、模头 5、连杆板　6、方档块　7、柱塞 8、油缸
9、支架　10、电动油泵 11、放油螺钉　12、高压油管 13、快速接头 14、下花板
